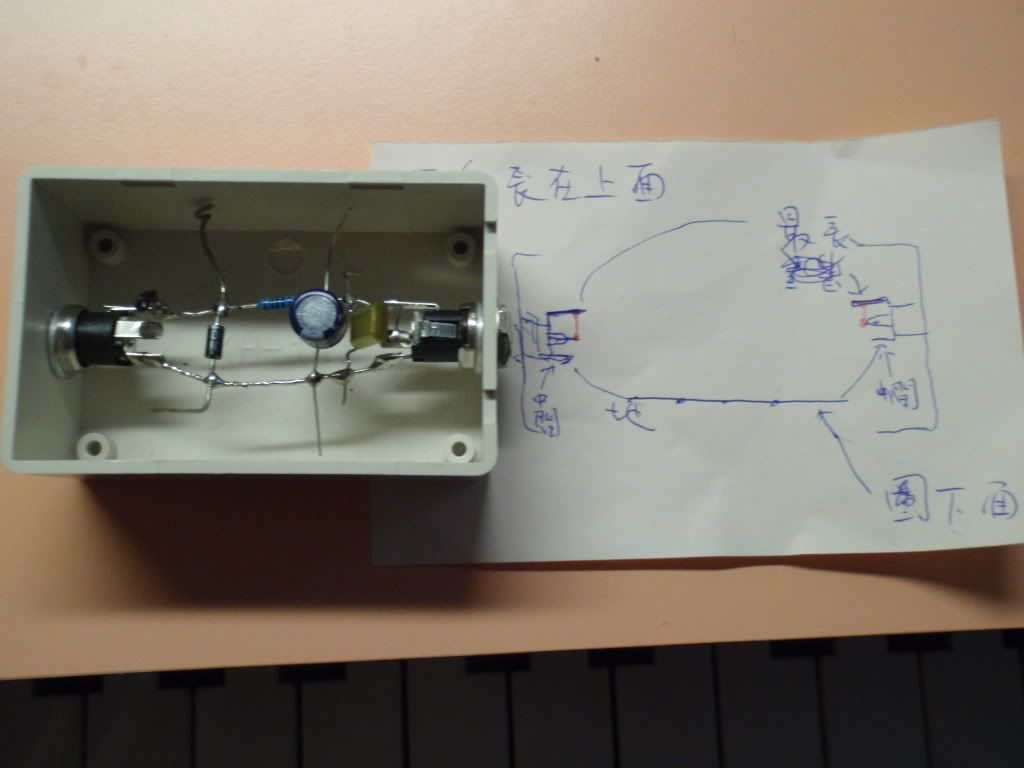

小小鼓勵左個小小學生嘅小小狐狸仔嘅小小作品 電源Filter

交功課~~


登錄/註冊後可看大圖


登錄/註冊後可看大圖

http://i1214.photobucket.com/albums/cc495/jay5skl/P3280257.j ...
jay 發表於 2011-3-28 22:59


登錄/註冊後可看大圖

師兄咁快手.....
睇來我都係要加下油先~

需然途出現了小問題（唔係你焊錯， 我要去搵答案）， 但是起碼都多左D經驗。


你做野都好快， 試野都好快。
睇睇下次有乜野effect俾你玩下先
v-twin 發表於 2011-3-29 01:42


登錄/註冊後可看大圖

haha~,多謝老師~~~
我哩D貪得意ar ma,
一番到屋企就忍唔住開始整~~

期待下一份功課呀~~

師兄咁快手.....
睇來我都係要加下油先~
狐狸仔 發表於 2011-3-29 09:19


登錄/註冊後可看大圖

咁arm琴晚有d時間jei~
大家加油一齊學多d野啦師兄~

我又交功課.....呢幾日忙得很.....今日先有時間玩~

見笑見笑........請各位指點指點......

呵呵， 狐狸仔 D 功課.............................很好 wor ！！！

呵呵， 狐狸仔 D 功課.............................很好 wor ！！！


v-twin 發表於 2011-3-31 01:13


登錄/註冊後可看大圖

多謝支持~~~~

準備第二份功課~~TS-808~

等我遲D又去買下料試下先

等我遲D又去買下料試下先
min 發表於 2011-4-30 10:11 PM


登錄/註冊後可看大圖

呢個都唔係咁好.

小弟不才  究竟插呢隻野的順序係點 ?
guitar --> pedal --> filter --> amp ??
定係 火牛--> filter --> filter ?
請指教

小弟不才  究竟插呢隻野的順序係點 ?
guitar --> pedal --> filter --> amp ??
定係 火牛--> filter --> filter ?
請指教
無名無氏 發表於 2011-8-12 05:49 PM


登錄/註冊後可看大圖

呢個係火牛後面， 火牛出來插呢個，但係都唔係咁好用。

mark gor~ 唔知有冇得跟隊試做呢? ^^"

Hello,

Is it possible to change the filter to a filter + one-to-many power supply by adding other dc output jack in parallel to the original output?
Also, wouldn't the R1 resistor reduce the voltage output? Is it a must to have it?

Thanks in advance

呢隻我整過，但係af2食呢隻野出黎既電就fail左運作唔到，其他pedal就冇事，好奇怪

53# sunny
ching, 我都啱啱整好, 隻vox bulldog都係行唔到, 其他pedal又無事喎, 會唔會係唔夠A呢?

54# kusobrian
哈哈, 果然係我上面講粒100ohm既問題! 一short左即行到vox bulldog!, 但到底會唔會有其他影響?@@

通常係隻100Ohm 有問題,
最大理由係如果你去到1000mA, 咁相對地隻電阻受既Power 會大左好多,
問題係通常你地整呢d 都會貪細用1/4W, 咁既話隻電阻應該會燒...

如果駁1A 既野, 應該會發生既係, 隻Pedal 著到, 不過好快就會斷電,
然後關機再開, 情況都一樣...如果你個鼻夠靈你應該會聞到燶味, 咁就係隻100Ohm 死左既證據.

因為我太耐無整呢隻野, 所以唔太敢肯定我記憶,
但無錯的話所有既電阻轉哂做1-2W 應該係Work, 咁當然成組野都會大份左好多啦;
另外Short 左隻100Ohm 都得, 但以小弟貧弱既Phy 知識,
De-Hum既Circuit 會依番成組RC 既比例而去做Filtering,
所以整左隻100Ohm 會唔會對個Filtering 既效果有影響, 就真係不得而知,
可能要比較資深既電子朋友幫忙解答.
