視頻 - 用幾分鐘畫塊Effect的電路板 SHO

視頻 - 用幾分鐘畫塊Effect的電路板 SHO

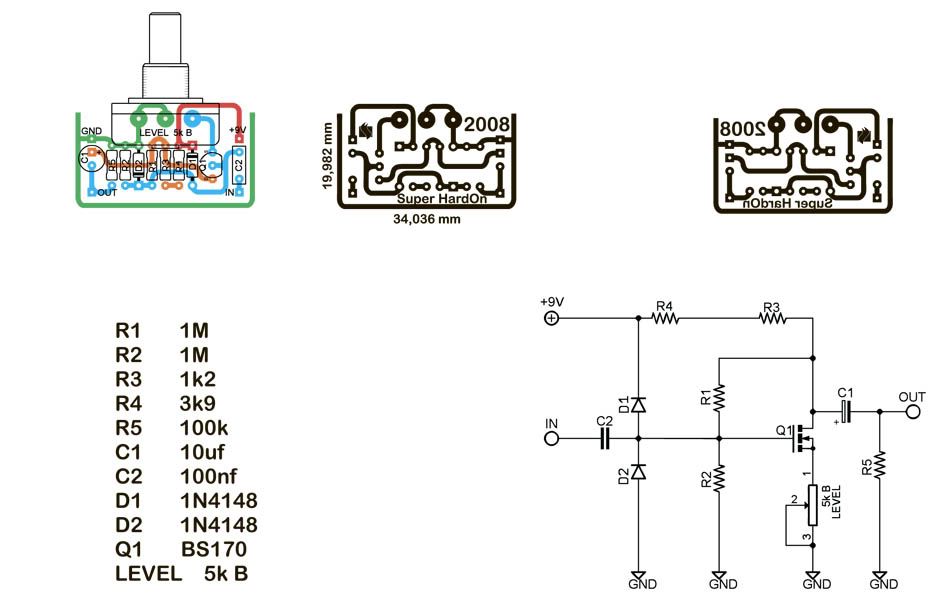

Xuper Hard On

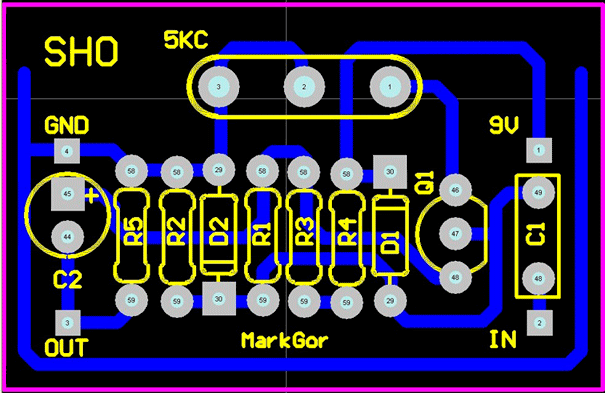

Software ： QuickPCB


登錄/註冊後可看大圖

呵呵， 忙中有錯，

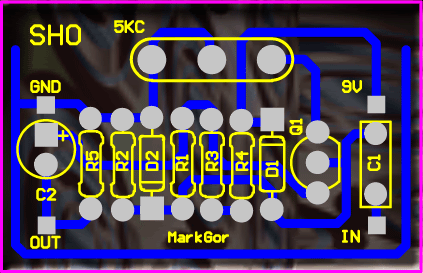

C1 ， C2 的字在電路板對調了， 請看彩色的圖，不好意思！


登錄/註冊後可看大圖


登錄/註冊後可看大圖

[youtube]http://www.youtube.com/watch?v=dLXPqYm_dj0[/youtube]

Mark 哥勁野!!

如果方便可唔可以大約講下呢個Software 點操作?
試過DL EAGLE Editor 但都完全唔知佢想做乜,
但見你呢個好似唔係由Design 行起, 而係直接抄, 有少少唔同呢.

Software 都DL 左, 今晚就試試佢做乜先.

仲有我等緊你d 件呀XD

留名學野

Mark 哥勁野!!

如果方便可唔可以大約講下呢個Software 點操作?
試過DL EAGLE Editor 但都完全唔知佢想做乜,
但見你呢個好似唔係由Design 行起, 而係直接抄, 有少少唔同呢.

Software 都DL 左, 今晚就試試佢做 ...
Billy 發表於 2011-8-16 10:33 AM


登錄/註冊後可看大圖

網上還有 教學視頻 ， 大概45M
可以參考一下。

新手睇唔明~
不過支持~

Eagle 對新手黎講會易用一D，只要出好左張Schematic , 轉左去Board度佢已經接好左零件，之後自己擺一擺好D位，再用Auto Route 就ok
